產品詳情

型號	YS-D2-70
長×寬×高(mm)	70×100×50

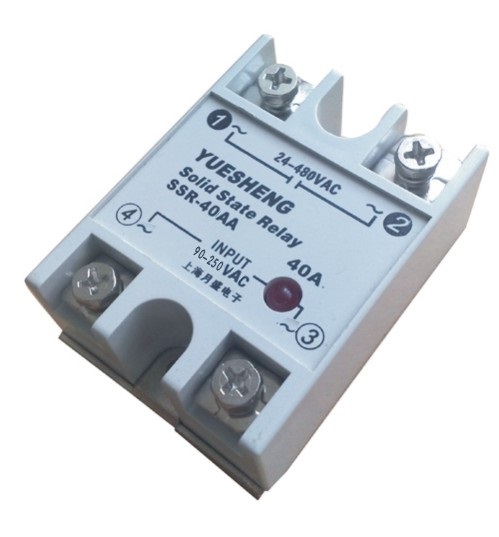

適用范圍	適用于負載實際電流10A到60A 的一只方形單相固態繼電器
安裝方法	固態繼電器與散熱器間需均勻涂上導熱硅脂
適用型號

型號	YS-D2-110
長×寬×高(mm)	110×100×50

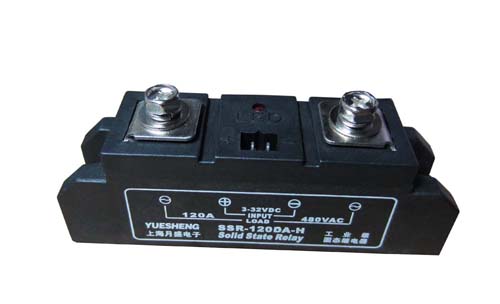

適用范圍	適用于負載實際電流60A-80A 的一只長條形單相固態繼電器
安裝方法	固態繼電器與散熱器間需均勻涂上導熱硅脂
適用型號

固態繼電器或模塊要配什么型號的散熱器,其實兩者之間并沒有完全一致的對應關系,因為固態繼電器或模塊的發熱量只跟負載的實際電流有關,而與其本身的電流等級大小并不完全一致.

發熱量的計算公式(兩種):
1、發熱量=實際負載電流(安培)×1.5瓦/安培
以上公式適合于單相固體繼電器、單相交流調壓模塊、R系列固體調壓器，而對三相固體繼電器、三相交流調壓模塊，其實際負載電流應為三相負載電流之各。
2、發熱量=實際負載電流(安培)×3.0瓦/安培
以上公式適合于單相全控整流模塊。

散熱器的作用就是把固體繼電器或模塊產生的熱量散發出去，但實際上(考慮到價格因素時)選取散熱器的大小很難用一句話就能確定，因為散熱效果不但跟散熱器的大小有關，還跟環境溫度(季節)，通風條件(自然冷卻或強迫冷卻及風量大小)以及安裝密度等因素均有關。散熱效果的參考標準：使固體繼電器或模塊的底板(與散熱器的接觸面)溫度不得超過80℃。因此實際應用中可在散熱器安裝面靠近固體繼電器或模塊的邊緣處(20mm以內)安裝一只70℃的溫度開關(帶一對常閉觸點)，把固體繼電器或模塊的控制信號串入這對常閉觸點。這樣當檢測點溫度超過70℃時，常閉觸點跳開，切斷控制信號，強迫關閉固體繼電器或模塊的輸出，使其得到保護。一般在每相實際電流超過50A、安裝密度大，環境溫度高的地方，最好采用溫度開關保護。

選用散熱器除考慮上述因素外，還要考慮固體繼電器或模塊本身體積與散熱器能否相配，以及散熱器在機柜中的安裝空間。但最終要保證即使在最惡劣的情況下固體繼電器或模塊的底板溫度也不得超過70℃。
